防爆電機詳解

作者：admin時間：2024-04-30 10:09:26 次瀏覽

信息摘要：

在我國工業、農業各個行業快速發展的今天，有很多電動機使用在爆炸性氣體和可燃性粉塵同時存在的環境。為滿足這種使用要求，一種新型的復合型防爆電動機己經問世，例如臥龍南陽防爆電機的銘牌上印著Ex db IIC T4 Gb / Ex tb IIIC T135℃ Db這就是復合型防爆電機，也叫雙重防爆電機，就是同時滿足氣體和粉塵兩種防爆環境使用的電動機，既適用于工廠具有可燃性氣體場所，又滿足可燃性粉塵場所和

在我國工業、農業各個行業快速發展的今天，有很多電動機使用在爆炸性氣體和可燃性粉塵同時存在的環境。

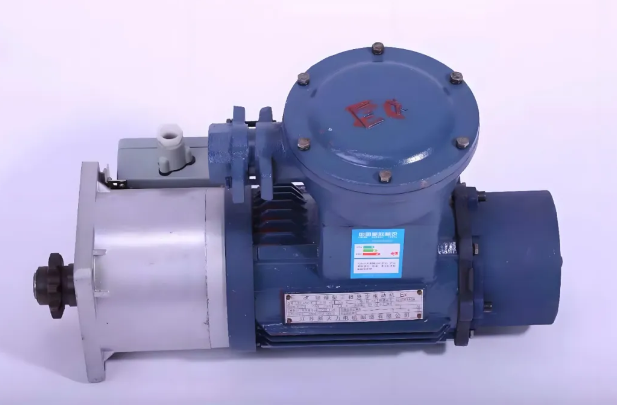

為滿足這種使用要求，一種新型的復合型防爆電動機己經問世，例如臥龍南陽防爆電機的銘牌上印著Ex db IIC T4 Gb / Ex tb IIIC T135℃ Db

這就是復合型防爆電機，也叫雙重防爆電機，就是同時滿足氣體和粉塵兩種防爆環境使用的電動機，既適用于工廠具有可燃性氣體場所，又滿足可燃性粉塵場所和可燃性飛絮的場所。雙重防爆電機要求電機名牌必須標注顯示兩種不同防爆等級名牌，單一氣體防爆或者單一粉塵防爆均不可代替使用。

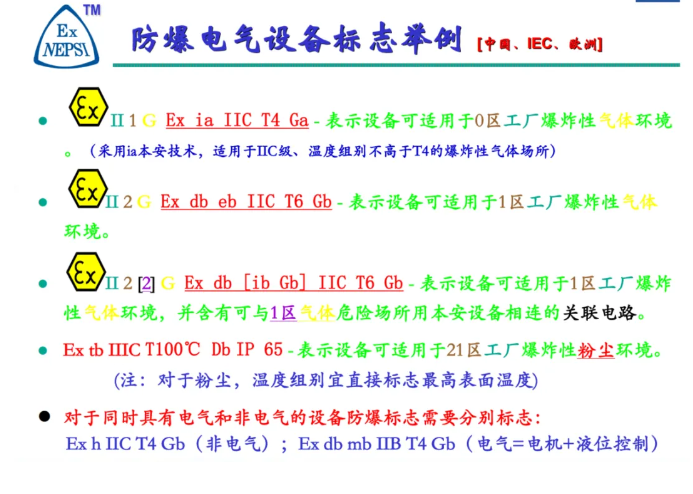

爆炸性氣體環境使用Ex設備的防爆標志應包括：

一、符號Ex：表明Ex設備符合GB/T 3836.1-2021的第一章所列專用標準的一個或多個防爆型式。

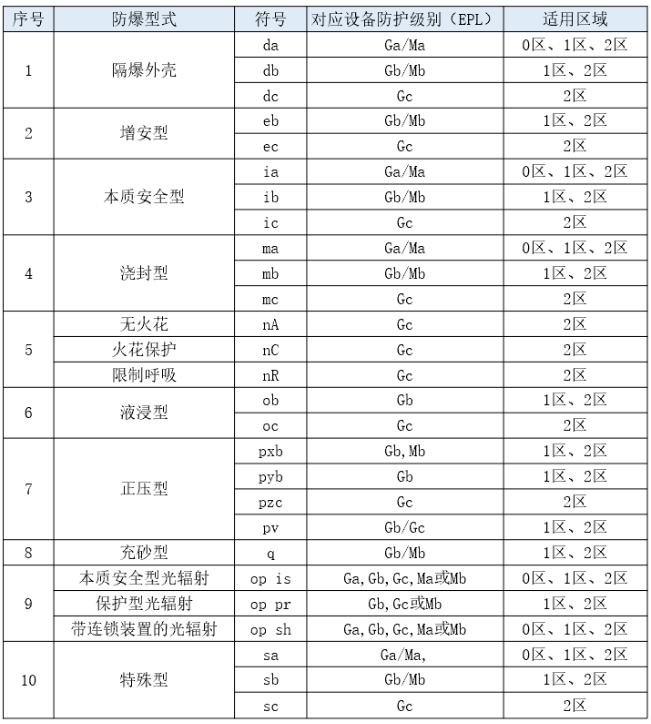

二、防爆保護型式：即設備采取的防爆保護措施，防爆保護型式以及對應的代號關系見下表。

序號	防爆型式	符號	對應設備防護級別（EPL）
1	隔爆外殼	da	Ga/Ma
		db	Gb/Mb
		dc	Gc
2	增安型	eb	Gb/Mb
2	增安型	ec	Gc
3	本質安全型	ia	Ga/Ma
		ib	Gb/Mb
		ic	Gc
4	澆封型	ma	Ga/Ma
		mb	Gb/Mb
		mc	Gc
5	無火花	nA	Gc
	火花保護	nC	Gc
	限制呼吸	nR	Gc
6	液浸型	ob	Gb
6	液浸型	oc	Gc
7	正壓型	pxb	Gb,Mb
		pyb	Gb
		pzc	Gc
		pv	Gb/Gc
8	充砂型	q	Gb/Mb
9	本質安全型光輻射	op is	Ga,Gb,Gc Ma或Mb
	保護型光輻射	op pr	Gb,Gc或Mb
	帶聯鎖裝置的光輻射	op sh	Ga,Gb,Gc Ma或Mb
10	特殊型	sa	Ga/Ma
		sb	Gb/Mb
		sc	Gc

注：紅字部分為新標準增加或修訂內容。

* 引用來源：GB/T 3836.1-2021 第 29.4 條

三、爆炸性環境類別：

1、I類：煤礦瓦斯氣體

2、IIA、 IIB和IIC類：除煤礦瓦斯氣體環境之外的其他爆炸性氣體，見下表。

爆炸性氣體類型（防爆級別：II C > II B > II A ）

IIA	IIB	IIC
甲烷、甲苯、甲酯、乙烷、丙烷、丙酮、丙烯酸、苯、苯乙烯、一氧化碳、醋酸乙酯、醋酸、氯苯、醋酸甲酯、氨，甲醇、乙醇、乙苯、丙醇、丙烯、丁醇、丁烷、醋酸丁酯、醋酸戊酯、環戊烷、戊烷、戊醇、已烷、已醇、庚烷、辛烷、環乙醇、松節油、石腦油、石油（包括汽油）、燃料油、戊醇四氯、乙醛、三甲胺、亞硝酸乙酯	丙烯酯、二甲醚、市用煤氣、丁二烯、環氧丙烷、乙烯、二甲醚、丙烯醛、碳化氫、乙醚、二乙醚	氫、水煤氣、乙炔、二硫化碳、硝酸乙酯

* 引用來源：GB 50058-2014，附錄C

3、IIIA、IIIB和IIIC類：為除煤礦之外的爆炸性粉塵環境。

四、溫度組別：指爆炸性氣體混合物的引燃溫度能被點燃的溫度極限值。

電氣設備按其最高表面溫度分為T1～T6組，使得對應的T1～T6組的電氣設備的最高表面溫度不能超過對應的溫度組別的允許值。溫度組別、設備表面溫度和爆炸性氣體或蒸氣的引燃溫度之間的關系如下表所示。

II類電氣設備的最高表面溫度分組防爆級別：T6 > T5 > T4 > T3 > T2 > T1
溫度組別	最高表面溫度℃
T1	≤450
T2	≤300
T3	≤200
T4	≤135
T5	≤100
T6	≤85
